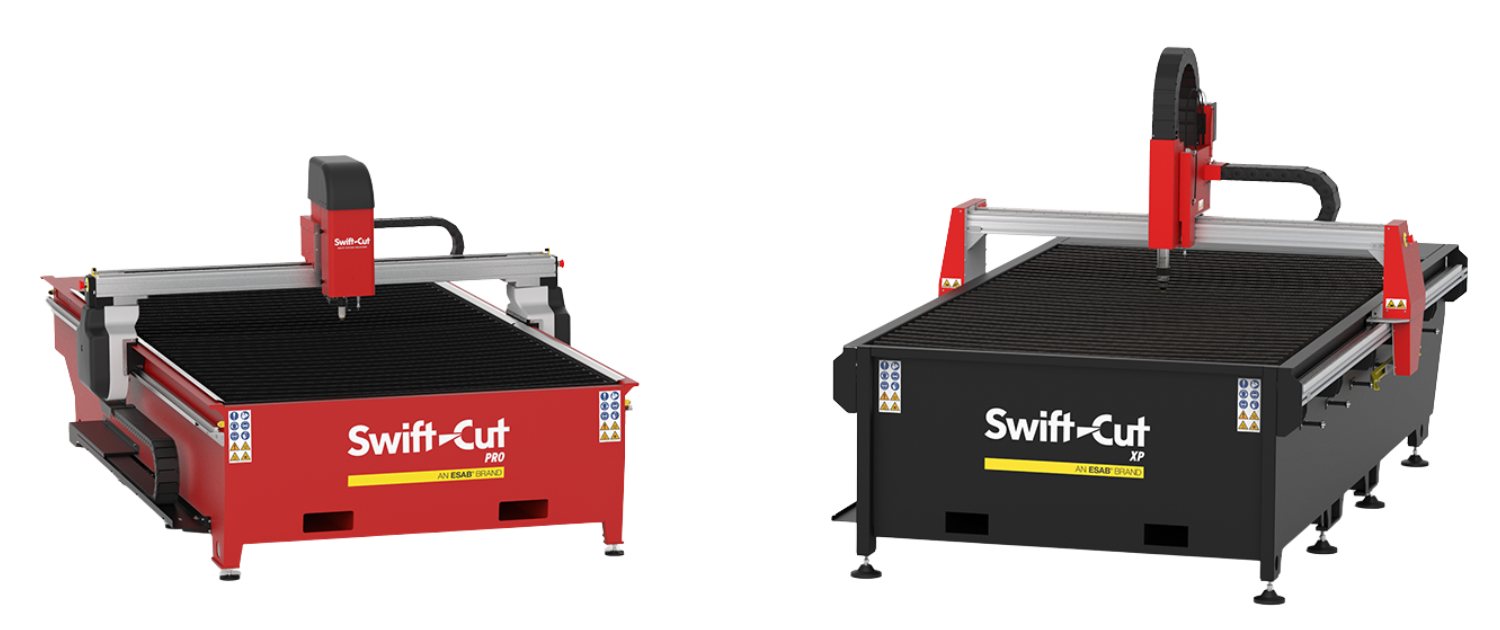

Plasmaschneidanlagen SWIFT-CUT von ESAB

Hier finden Sie alle CNC-Schneidanlagen der Swift-Cut-Serie von ESAB.
Der Auswahlkatalog bietet einen schnellen Überblick und erleichtert die Auswahl. Im Gesamtkatalog finden Sie alle technischen Details zu den einzelnen Modellen. Passende Anwendungsvideos zeigen die Anlagen direkt im praktischen Einsatz.

In den PDF-Dateien finden Sie weitere überzeugende Details bzw. können Sie im Online-Tool Anleitungen und weitere Dokumente finden:

PDF-Gesamtkatalog: Plasmaschneidanlagen SWIFT-CUT Pro
PDF-Gesamtkatalog: Plasmaschneidanlagen SWIFT-CUT XP

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen
Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

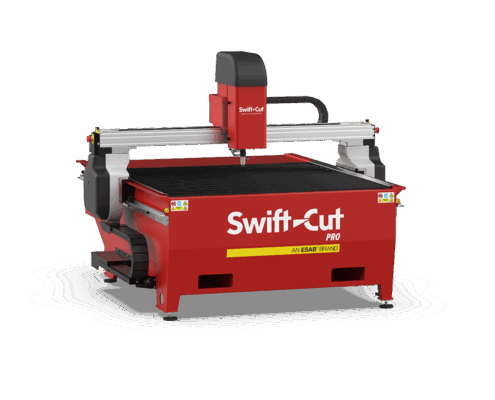

Pro 1250 – 1250mm x 1250mm

Die Swift-Cut Pro 1250 ist das kompakteste Modell der Serie und ideal für kleine Werkstätten mit begrenztem Platzangebot.

  • Schneidbereich: 1250 × 1250 mm
  • Tischgewicht: 800 kg
  • Max. Materiallast: 306 kg
  • Z-Achsen-Hub: 130 mm
  • Tischtyp: Wasser- oder Absaugtisch
  • Platzbedarf (Footprint): 1980 × 1840 mm
  • Positionierung: Hybrid-Servomotoren, Linearschienen auf allen Achsen
  • Steuerung: Touch-Konsole mit Maus + Tastatur, SwiftCAM & SwiftCNC Software

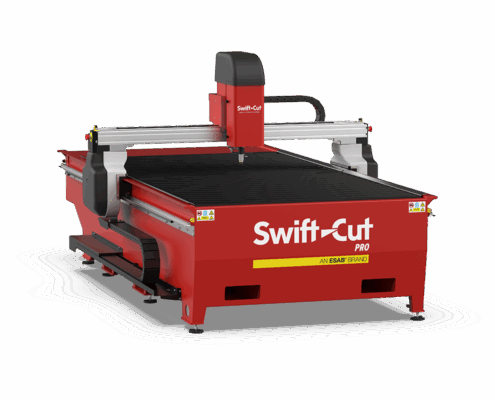

Pro 2500 – 2500mm x 1250mm

Die Pro 2500 bietet eine klassische 8×4-Fuß-Arbeitsfläche und eignet sich für Klein- und Mittelbetriebe mit regelmäßigem Teilebedarf.

  • Schneidbereich: 2500 × 1250 mm
  • Tischgewicht: 1000 kg
  • Max. Materiallast: 615 kg
  • Z-Achsen-Hub: 130 mm
  • Tischtyp: Wasser- oder Absaugtisch
  • Platzbedarf (Footprint): 3226 × 1840 mm
  • Steuerung & Antrieb: ITHC, Soft Sense, Laser-Kreuzvisier, Hybrid-Servomotoren

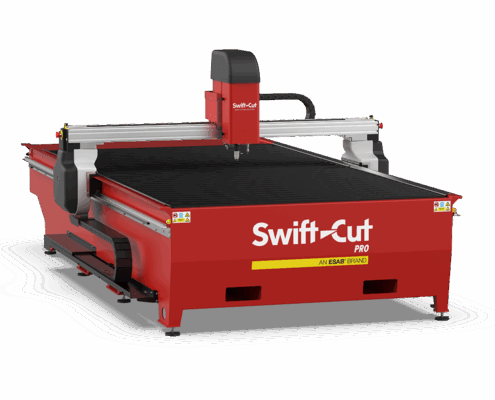

Pro 3000 – 3000m x 1500mm

Die Swift-Cut Pro 3000 erweitert den Arbeitsbereich auf 3×1,5 m und ermöglicht die Verarbeitung größerer Bleche in der Serien- oder Projektfertigung.

  • Schneidbereich: 3000 × 1500 mm
  • Tischgewicht: 1100 kg
  • Max. Materiallast: 911 kg
  • Z-Achsen-Hub: 130 mm
  • Tischtyp: Wasser- oder Absaugtisch
  • Platzbedarf (Footprint): 3780 × 2115 mm
  • Führungssystem: Doppelte Linearführung auf Brücke, Breakaway-Brennerkopf

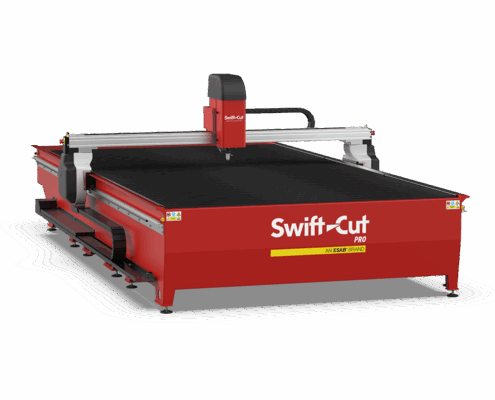

Pro 4000 – 4000mm – 2000mm

Die Pro 4000 ist das größte Modell der Serie – konzipiert für industrielle Anwendungen mit großem Format und hoher Traglast.

  • Schneidbereich: 4000 × 2000 mm
  • Tischgewicht: 1300 kg
  • Max. Materiallast: 1570 kg
  • Z-Achsen-Hub: 130 mm
  • Tischtyp: Nur mit Wassertisch verfügbar
  • Platzbedarf (Footprint): 4725 × 2600 mm
  • Steuerung: Touchscreen, Soft Sense, SwiftCAM, ITHC, Laser-Positionierung

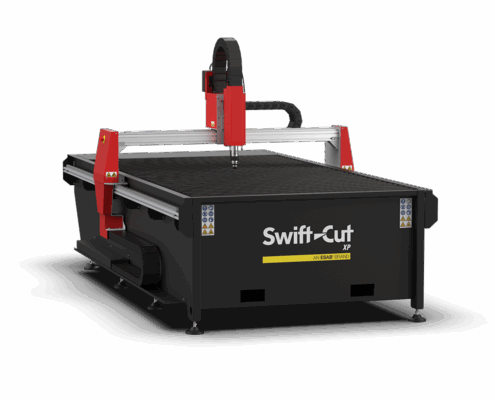

XP 3000 – 3000mm x 1500mm

  • Blechformat: 3000 × 1500 mm
  • Tischfläche: 3710 × 2030 mm
  • Tischgewicht: 1500 kg
  • Z-Achsen-Hub: 150 mm
  • Max. Materialdicke: 35 mm (Stahl)
  • Max. Traglast: 1167 kg
  • Schnittbereich Rohr/Profil: bis 125 mm
  • Absaugung: Wassertisch oder Downdraft
  • Gantry-Freiheit: 200 mm
  • Plasmaquellen: ESAB A120, P130, m2 200i (HD möglich)
  • Motorisierung: AC-Servomotoren, Linearführung
  • Software: SwiftCAM, SwiftCNC (inkl. Autonest & Cut Recovery)
  • Besonderheiten: 360° Breakaway-Kopf, automatische Brennerhöhenregelung, optionale Gravur mit SwiftMARK

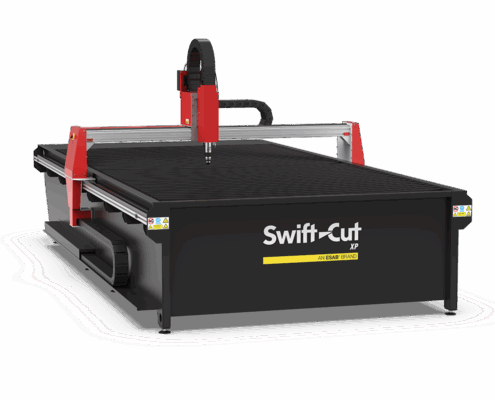

XP 4000 – 4000mm x 2000mm

  • Blechformat: 4000 × 2000 mm
  • Tischfläche: 4720 × 2465 mm
  • Tischgewicht: 2600 kg
  • Z-Achsen-Hub: 150 mm
  • Max. Materialdicke: 35 mm (Stahl)
  • Max. Traglast: 2010 kg
  • Schnittbereich Rohr/Profil: bis 125 mm
  • Absaugung: Wassertisch oder Downdraft
  • Gantry-Freiheit: 200 mm
  • Plasmaquellen: ESAB A120, P130, m2 200i
  • Motorisierung: AC-Servoantriebe mit spielfreien Getrieben
  • Software: SwiftCAM, SwiftCNC
  • Besonderheiten: stabile Portalstruktur, hohe Wiederholgenauigkeit (0,4 mm/m), hoher Bedienkomfort durch Touchkonsole

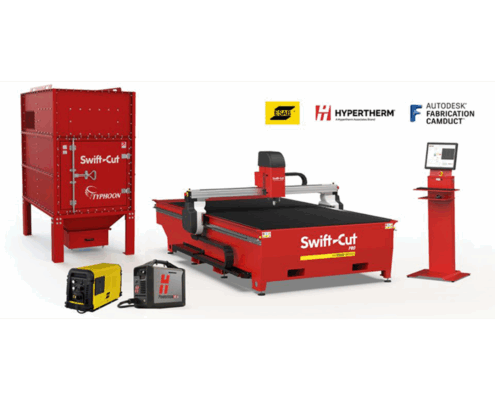

HVAC-Paket

Das Swift-Cut HVAC Paket ist speziell für die Anforderungen von Lüftungs- und Klimatechnik-Betrieben entwickelt worden. Es basiert auf einem Standard-Swift-Cut-Plasmaschneidtisch und wird durch branchenspezifische Software und Features ergänzt.

  • Basisanlage: Swift-Cut Pro 2500 oder 3000
  • Schneidbereich: 2500 × 1250 mm oder 3000 × 1500 mm
  • Materialien: verzinkter Stahl, Edelstahl, Aluminium
  • Software:
    • Design2Fab: branchenspezifisches CAD/CAM für Luftkanalbau
    • vorgefertigte Lüftungsteile & Formstücke
    • automatische Abwicklung, Nahtversatz, Flanschtypen
    • präzise Schneidpfade zur Materialeinsparung
  • Plasmaquellen: kompatibel mit ESAB-Quellen (z. B. A120)
  • Bedienung: Touchscreen-Konsole, intuitive Steuerung
  • Optional: Absaugtisch oder Wassertisch
  • Anwendungen:
    ✅ Klima- & Lüftungstechnik
    ✅ Spenglerei & Blechverarbeitung
    ✅ Gebäudetechnik & Industrieanlagenbau
  • Besonderheiten:
    • Schnellstart-fähig
    • Kein manuelles Abwickeln mehr nötig
    • Senkung der Fertigungszeit & Reduktion von Verschnitt
    • Ideal für mittlere bis große HVAC-Projekte
